水池水位远程无线自动控制

栏目:解决方案 发布时间:2018-05-07
本文主要介绍了无线开关量在工业水位自动控制领域的典型案例

    远距离水塔水位自动控制,山顶蓄水池水位自动控制,江河水位无线监测,水泵无线远程控制,水池水位无线远程传送,水池水位无线远程报警。

该系统方案主要针对山顶蓄水池、远距离水塔自动打水,实现无人看守,无需布线,易于安装使用,无运行费用。



水池远程自动供水

水池水位自动控制的原理是根据水位的高低,自动地控制水泵的启动与停止。水泵和水位的高低是相互反馈的。这样就可以实现水位自动控制的目的。水位自动控制在一定范围内,当水位低于预先设定的低水位报警线时使水泵启动上水;当水位升至预先设定的高水位报警线时,使水泵停止工作。本系统可以随时的控制水位的高低,防止过量放水或来水。

可实现无人操作,缺水自动上水、水满自动停水,既方便省事又节约水电资源,不会出现水上满后没有及时关掉电源而四处溢流的现象,本装置安装方便,使用简单、彻底解决了手动操作给人们带来的诸多不便,适用用于工农业自动供



系统组成

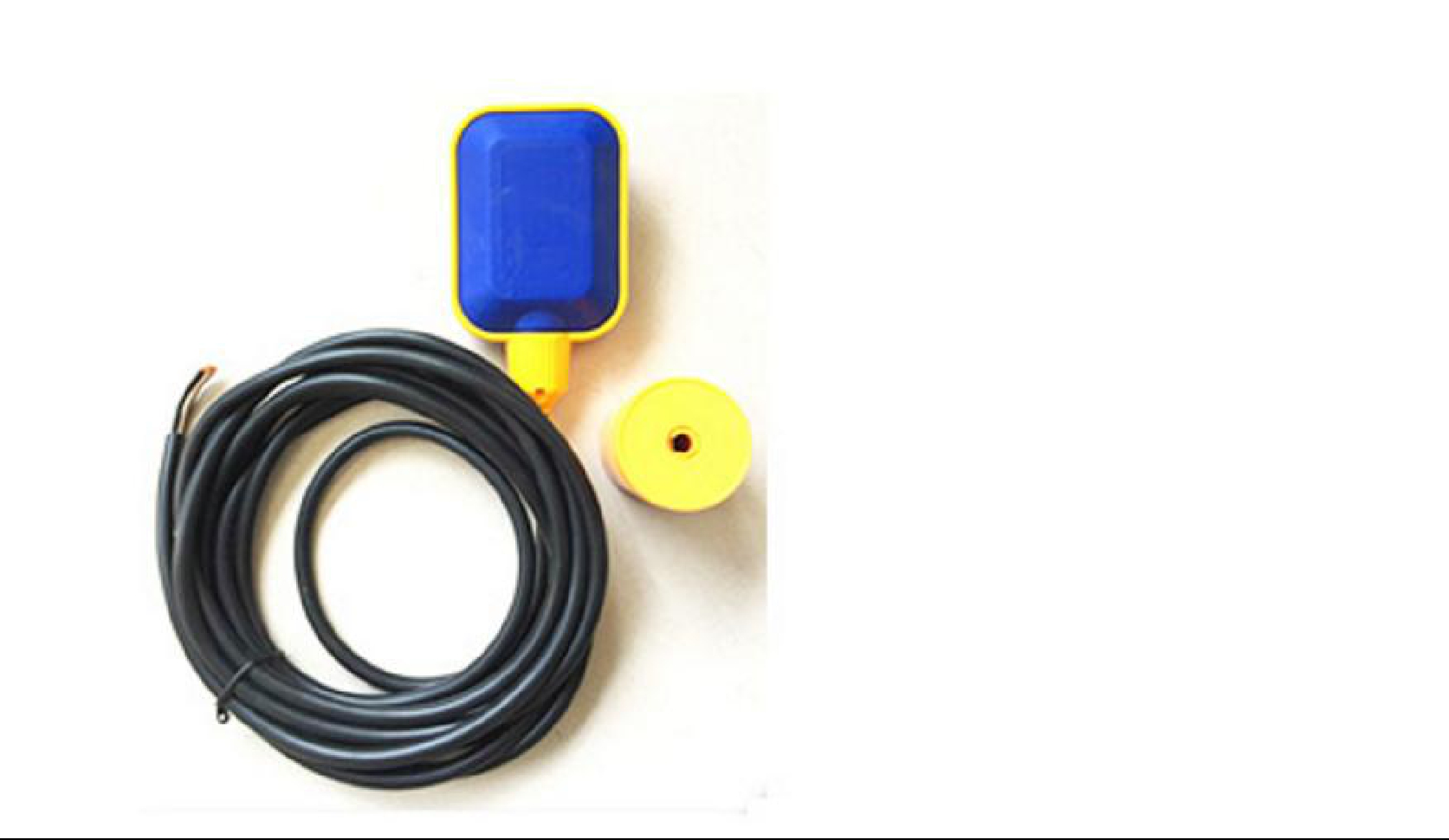

1、浮球开关


浮球开关工作示意图

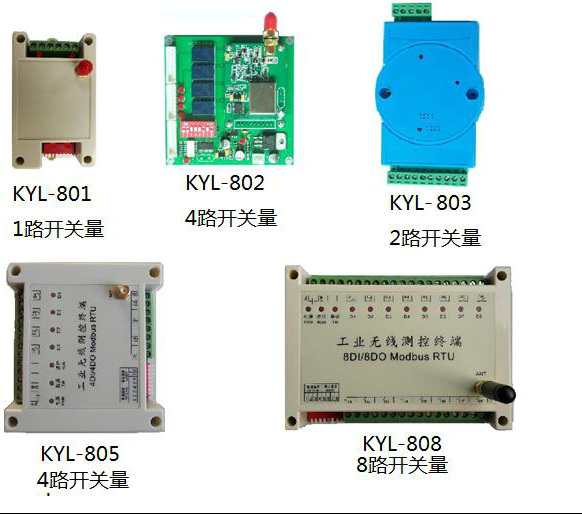

2、无线开关量远传模块



表:开关量模块选型

型号

DI 数量

DO 数量

传输距离(空旷)

工作电压






KYL-801

1

1

2-3 千米

12-30V






KYL-803

2

2

2-3 千米

9-15V






KYL-802

4

4

2-3 千米

9-15V






KYL-805

4

4

2-3 千米

12-30V






KYL-808

8

8

2-3 千米

12-30V






KYL-801P

1

1

6-10 千米

12-30V






KYL-803H

2

2

5-8 千米

9-15V






KYL-802H

4

4

5-8 千米

9-15V






KYL-805P

4

4

6-10 千米

12-30V






KYL-808P

8

8

6-10 千米

12-30V

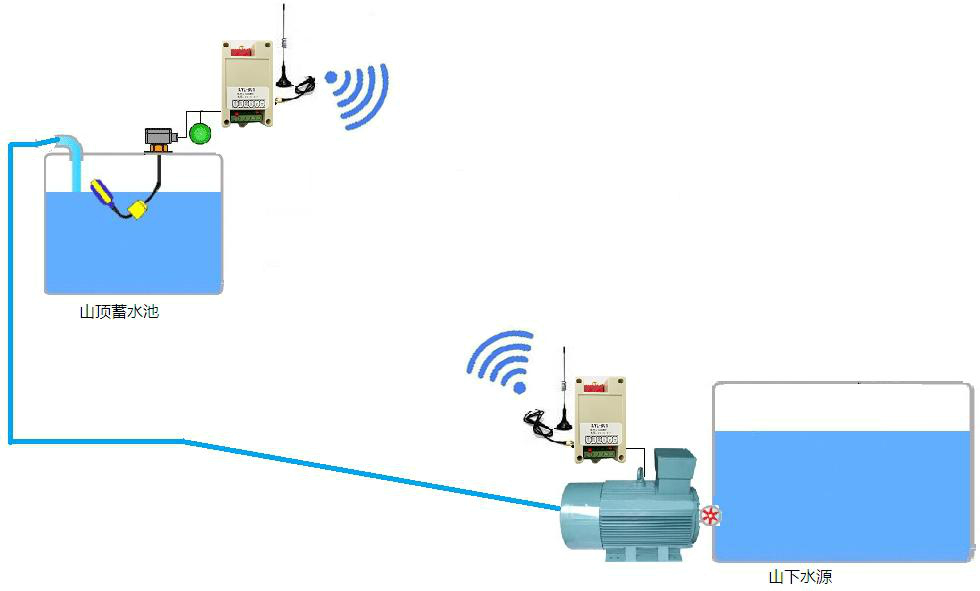

3、系统工艺流程图



如下图所示,浮球开关在低水位输出闭合信号,触发无线开关量模块发送闭合信号,山下水



源地无线开关量模块接收并输出闭合(触点容量 220V/5A),水泵启动;浮球开关在高水位输出断开信号,触发无线开关量模块发送断开信号,山下水源地无线开关量模块接收并输出断开,水泵停止工作,从而达到水池水位自动控制的目的。
